金屬化聚丙烯膜電容器

型號 : MPX

數量 :

產品敘述
規格
特點

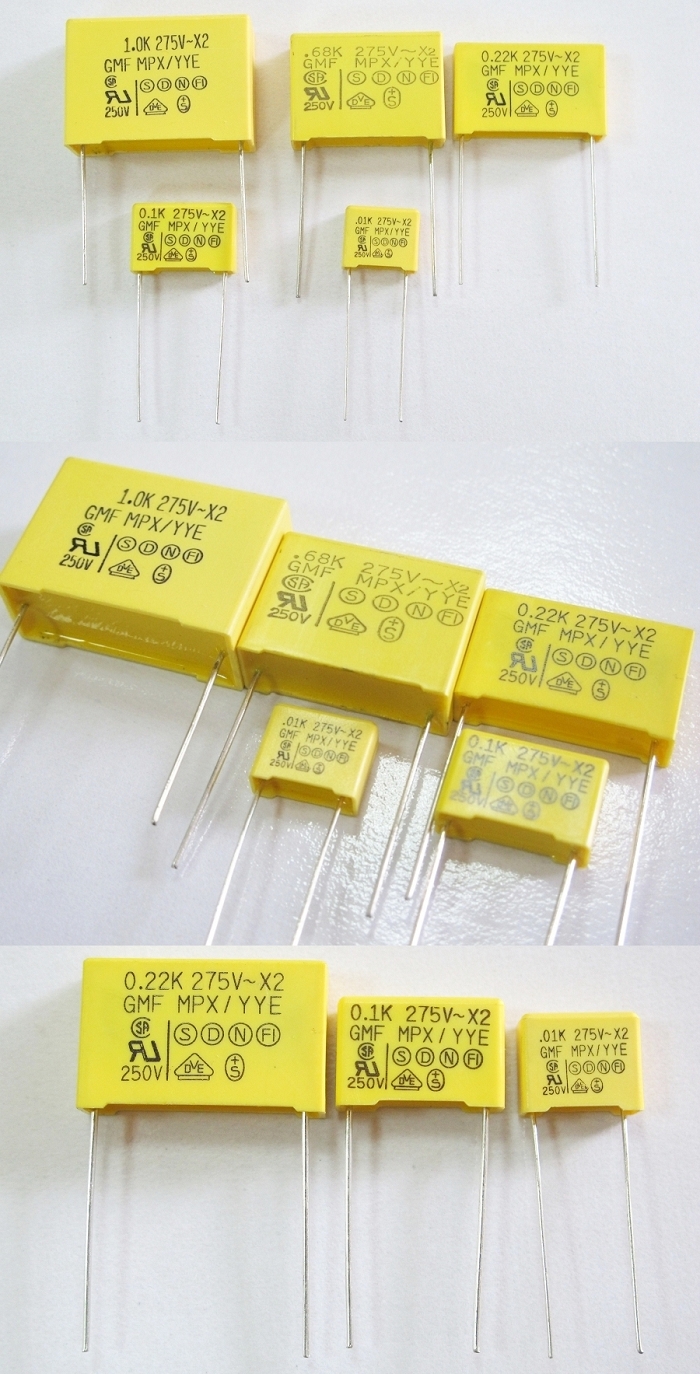

Metallized Polypropylene Film Capacitor
( For Interference Suppression and Across-The-Line, Class X2 )

金屬化聚丙烯膜電容器(跨接電源電容器)
適合使用於電源跨接處

Case Size of Standard Products:

Capacitance	Rated-Voltage	Dimensions in mm
uF	VAC	W	H	T	P	d
0.0047	275	13	11	5	10	0.6
0.0056	275	13	11	5	10	0.6
0.0068	275	13	11	5	10	0.6
0.0082	275	13	11	5	10	0.6
0.01	275	13	11	5	10	0.6
0.01	275	18	11	5	15	0.8
0.012	275	13	11	5	10	0.6
0.012	275	18	11	5	15	0.8
0.015	275	13	11	5	10	0.6
0.015	275	18	11	5	15	0.8
0.018	275	13	11	5	10	0.6
0.018	275	18	11	5	15	0.8
0.022	275	13	11	5	10	0.6
0.022	275	18	11	5	15	0.8
0.027	275	13	12	6	10	0.6
0.027	275	18	11	5	15	0.8
0.033	275	13	12	6	10	0.6
0.033	275	18	11	5	15	0.8
0.039	275	13	12	6	10	0.6
0.039	275	18	11	5	15	0.8
0.047	275	13	12	6	10	0.6
0.047	275	18	11	5	15	0.8
0.056	275	13	12	6	10	0.6
0.056	275	18	12	6	15	0.8
0.068	275	13	12	6	10	0.6
0.068	275	18	12	6	15	0.8
0.082	275	13	12	6	10	0.6
0.082	275	18	12	6	15	0.8
0.1	275	13	12	6	10	0.6
0.1	275	18	12	6	15	0.8
0.1	275	18	13.5	6	15	0.8
0.12	275	18	13.5	7.5	15	0.8
0.15	275	18	14.5	8.5	15	0.8
0.15	275	26.5	16.5	7	22.5	0.8
0.18	275	18	14.5	8.5	15	0.8
0.18	275	26.5	16.5	7	22.5	0.8
0.22	275	18	14.5	8.5	15	0.8
0.22	275	26.5	16.5	7	22.5	0.8
0.27	275	18	16	10	15	0.8
0.27	275	26.5	17	8.5	22.5	0.8
0.33	275	18	16	10	15	0.8
0.33	275	26.5	17	8.5	22.5	0.8
0.33	275	26.5	19	10	22.5	0.8
0.39	275	18	18.5	11	15	0.8
0.39	275	26.5	19	10	22.5	0.8
0.47	275	18	18.5	11	15	0.8
0.47	275	26.5	19	10	22.5	0.8
0.47	275	31.5	20	11	27.5	0.8
0.56	275	26.5	19	10	22.5	0.8
0.56	275	31.5	20	11	27.5	0.8
0.6	275	26.5	19	10	22.5	0.8
0.6	275	31.5	20	11	27.5	0.8
0.68	275	26.5	19	10	22.5	0.8
0.68	275	31.5	20	11	27.5	0.8
0.82	275	26.5	20	11	22.5	0.8
0.82	275	31.5	22	13	27.5	0.8
1.0	275	26.5	21.5	12.5	22.5	0.8
1.0	275	31.5	25	14	27.5	0.8
1.0	275	37.5	25	13.5	32.5	0.8

1. OPERATING TEMPERATURE : -40℃ ~ +100℃
2. DIELECTRIC STRENGTH : Applied 1200VAC for 60 sec. or 2100VDC for 1 sec.
3. DISSIPATION FACTOR :
　 Less than 0.1% at 1KHz , 20℃
　 Less than 0.3% at 10KHz , 20℃
4. INSULATION RESISTANCE :
≧15,000 MΩ ( C≦.33μF ) at 100±15VDC for 60 sec.±5 sec at 20℃
≧5,000 MΩ ( C≧.33μF ) at 100±15VDC for 60 sec.±5 sec at 20℃

1. 採用METALLIZED POLYPROPYLENE材質
2. DF值小，常使用於震盪電路(如補振電路)，高頻時需注意DF值變化
3. 具有安全保護作用，在較大脈波衝擊時，會造成OPEN的現象且不會爆裂、自燃等危險傷害；可保護其他組件或零件
4. 一邊使用於電源跨接處，可消除AC電源之交流聲及防止大脈波之流入
5. 目前敝司已取得多國安規：UL, VDE, CSA, SEMKO, NEMKO, FIMKO, DEMKO
