金屬化聚乙脂膜電容器

金屬化聚乙脂膜電容器

型號 : MSR

數量 :

加入詢價車

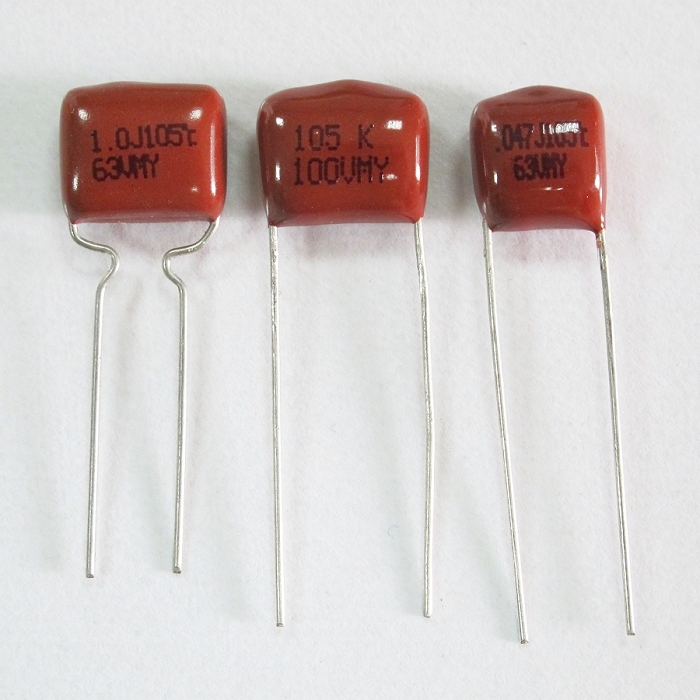

METALLIZED POLYESTER FILM CAPACITOR (MSR)

金屬化聚乙脂膜電容器（小型化）

適合使用於SPS、UPS、Monitor、電視、電子安定器等…

MSR TYPE:
RV 50/63VDC 100VDC 250VDC 400VDC
SIZE W H T P±1 dø W H T P±1 dø W H T P±1 dø W H T P±1 dø
CAP
0.01 10.5 9.0 5.0 7.5 0.6 10.5 9.0 5.0 7.5 0.6 10.5 9.0 5.0 7.5 0.6 10.5 9.0 6.0 7.5 0.6
0.015 10.5 9.0 5.0 7.5 0.6 10.5 9.0 5.0 7.5 0.6 10.5 9.0 5.0 7.5 0.6 10.5 9.0 6.0 7.5 0.6
0.022 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6 10.5 9.0 6.0 7.5 0.6
0.033 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6 10.5 9.0 6.0 7.5 0.6
0.047 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6
0.068 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6
0.1 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.0 7.5 0.6 10.5 9.5 6.5 7.5 0.6
0.15 10.5 10.5 7.0 7.5 0.6 10.5 10.5 7.0 7.5 0.6 10.5 10.0 6.5 7.5 0.6
0.22 10.5 10.5 7.0 7.5 0.6 10.5 10.5 7.0 7.5 0.6
0.33 10.5 11.0 8.0 7.5 0.6 10.5 11.5 8.0 7.5 0.6
0.47 10.5 11.5 8.0 7.5 0.6 10.5 12.5 8.0 7.5 0.6
0.68 13.0 11.5 7.5 10.0 0.6 13.0 12.5 8.0 10.0 0.6
1.0 13.0 12.5 7.5 10.0 0.6 13.0 13.0 8.0 10.0 0.6
1.5 18.5 14.0 8.0 15.0 0.8 19.0 14.0 8.5 15.0 0.8



1. OPERATING TEMPERATURE : -40 ℃~ +85℃
2. DIELECTRIC STRENGTH : 150% of rated voltage for 1minute at 25℃
3. DISSIPATION FACTOR : 1.0% MAX. at 1KHz, 25℃
4. INSULATION RESISTANCE (IR) :
    ≧15,000 MΩ ( C≦.33μF )
    ≧5,000 MΩ*C ( C＞.33μF )

Maximum pulse rise time (dv/dt) V/usec

　   　 P
VCD     		7.5 10 15
63 5 3 1.5
100 6 6 3
250 15 11 7
400 30 20 10

1. DF值高，高頻時DF變化較大不適用於共振及補振電路
2. 耐電壓衝擊性較佳
3. 採用金屬化膜材料，具有自復性
4. 超小型尺寸
5. 可作帶狀AMMO包裝，方便自動插件
